其它粉粒状物料气力输送

其它粉粒状物料气力输送

其它物料气力输送如:矿石粉、白灰、饲料、氧化锌粉、膨润土粉、钛白粉及各种有机无机化学粉末等。

输送当量距离在300米以内;输送产量在每小时60吨以内;输送高度在50米以内;输送各种粉状物料理想的GSB系列低压气力连续输送泵/L系列螺旋气力输送泵

详见网站主要产品GSB低压连续输送泵

详见网站主要产品L-AA螺旋气力输送泵

GSB系列低压连续输送泵



适用范围:输送当量距离在300米以内、输送产量在每小时60吨以内、输送高度在50米以内的各种粉末物料。

一、概述:

长沙顺达气力输送设备有限公司生产的GSB系列节能低压连续输送泵(简称:低压连续输送泵),是我公司技术人员通过多年生产和运行经验总结,在技术上不断优化和完善的新一代(第六代)节能低压连续气力输送设备。

该连续输送泵已广泛应用于水利水电施工工地和城市商品混凝土拌和楼(站)系统中的粉状物料输送,火电厂电除尘器灰斗下的收集灰,石油焦的输送及冶金、化工、建材、码头等行业的粉状物料输送工程中。

GSB低压连续输送泵由几项核心技术所组成。

该连续输送泵具有结构简单、运行可靠、系统造价和运行费低、自动化程度高等特点。二十多年来已在全国火电厂除灰、锅炉除尘器灰斗收尘灰输送、水利水电工程、码头转运站工程、城市商品混凝土拌和站及化工厂冶金粉体输送等工程中使用了几千套实例。
二、原理及特点:
1、原理

GSB系列节能低压连续输送泵,以罗茨风机为动力气源,运用气固两相流原理,以流态化技术,射流技术和压差原理相结合,以电动叶轮锁气器为供料装置,将物料送入料气混合室,物料在料气混合室流态化的同时,利用双环状喷嘴产生的高速气流将物料送入加速室,以悬浮流进入输送管道,利用气力压差将物料沿管道送入受料仓内。经布袋除尘器过滤后料气分离将气体排入大气。
2
、结构简单,运行可靠:

GSB 型连续输送泵由电动叶轮锁气器和送料器两部分组成。电动叶轮锁气器完成均衡给料和锁气,它将物料由常压压入低正压系统中;送料器利用独特设计的喷嘴,将物料及输送气体均匀混合,并将物料送入到输送管内,利用气力压差使物料沿管道送到受料目的地。整体结构简单,只有电动叶轮锁气器为转动部件,因而运行极为稳定可靠。
3、投资省、运行成本低、节能明显

由GSB系列连续泵组成的低压连续输送系统,不仅在工程造价上体现其投资省、而且运行成本低。由于无进、出料及排气阀门,无易损件,因此运行费用低。由于采用低压罗茨风机气源输送,其比传统仓泵高压空压机系统输送要节约能耗40%左右。
4、操作方便,设备及管道磨损小、使用寿命长
   该设备本体控制只有电动
叶轮锁气器,则设备本体控制只需“启动”或“停机”操作,设备运行只需巡视,不需要人工值守。由于连续输送泵工艺系统简单,所配置的控制系统也相应简单。由于采用低压输送,设备及输灰管内流速较低,输送浓度恒定。因此,系统设备和管道磨损小、使用寿命长。
5、系统布置方便灵活,对气源的品质要求不高
   由于该设备体积小,安装高度较低,因此在系统布置时方便灵活,可完全满足工程布置需要。连续输送泵动力气源,一般采用罗茨风机,无需设立空气净化系统。根据系统设计,只对风量和压力有一定的要求。根据客户情况也可使用现场已有的空压机压缩气源。
6、系统可靠性高,
经济合理,造价低,系统运行费低

由低压连续输送泵组成的低压气力连续输送系统,具有其它任何气力输送设备组成的输送系统无法达到的可靠性。

这是由于:低压连续输送系统的动力气源一般采用罗茨风机(也可视情况采用高压离心风机或空压机),罗茨风机的高可靠性决定了系统的可靠性。

由连续输送泵组成气力输送系统,一般设备数量和种类都较少,使得整个系统简洁可靠。

连续输送压力平稳,无任何冲击荷载。 设备本体简单,无常规仓式泵气力输送工艺中阀门的频繁动作,设备故障率大大降低。

由低压连续输送泵组成的低压连续气力输送系统,由于具有上述特点,因而同时具有造价低、运行指标优越的特点。所以本系统的优越性:不仅在工程上马时体现其投资省,更在于以后的运行使用过程中将不断体现出较低的运行维护费用。

7、选型原则

   选用低压连续泵为核心设备组成气力输送系统,首先用户应提供:输送物料的理化参数;系统要求输送量;输送距离;物料的高温度等。

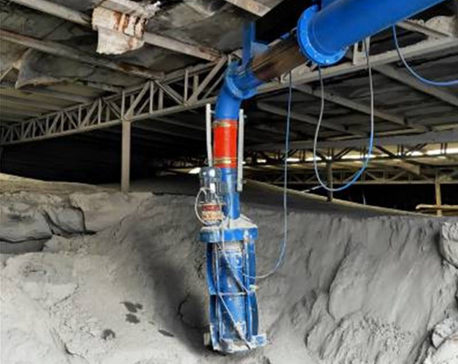

工程照片



L系列螺旋气力输送泵

一、概述

1、我公司开发的新型LSB系列螺旋气力输送泵,是我公司在总结了国外螺旋泵的基础上和射流技术相结合开发出的新一代产品。该泵具有工作稳定、锁风性能可靠、密封性能强、操作简便、实用性好等优点。已广泛应用于水泥、石灰石粉、煤粉、石油焦粉、生料粉、矿粉等粉状物料,尤其是不怕挤压物料的气力输送系统中。

2、整个泵体由旋转螺旋、传动轴、支座、止回阀、混合室、射流器组成。在运行过程中加强了锁气能力,减小了输送泵的功率,降低了设备工作压力,减少了磨损。使运行维护综合成本降低。

3、该设备广泛应用于电厂脱硫石灰石输送、水泥厂窑头窑尾喷粉输粉、工业窑炉燃料燃烧输送系统。不受地形、高差限制,全封闭、无污染、结构简单、维修量小、能耗低、输送均匀、磨损小、输送量大。

4、使用条件:该泵运行方式:连续式。气源压力适应性广,工作压力为0.015-0.40Mpa,。输送距离<300m,高度<32m,温度-20-150℃,输送风量、压力与输送管道大小,亦随输送能力与输送距离不同而变。

二、主要技术参数表


规格型号

电机型号

电机功率(kw)

输送量

(m³/h)

输送距离

(m)

L-80

Y112M-6P

3.0-5.5

0.01-0.08

300

L-90

Y112M-6P

4.0-7.5

0.01-0.9

300

L-100

Y160L-6P

5.5-7.5

0.01-2.0

300

L-110

Y160L-6P

5.5-7.5

0.01-4.0

300

L-120

Y160L-6P

7.5-11

0.01-6.0

300

L-130

Y160L-6P

7.5-11

0.01-8.0

300

L-150

Y160L-6P

11-15

0.01-13.0

300

L-160

Y160L-6P

11-15

0.01-25.0

300

L-180

Y160L-6P

15-18.5

0.01-30.0

300

L-200

Y160L-6P

15-18.5

0.01-40.0

300

L-220

Y160L-6P

18.5-22

0.01-70.0

300
